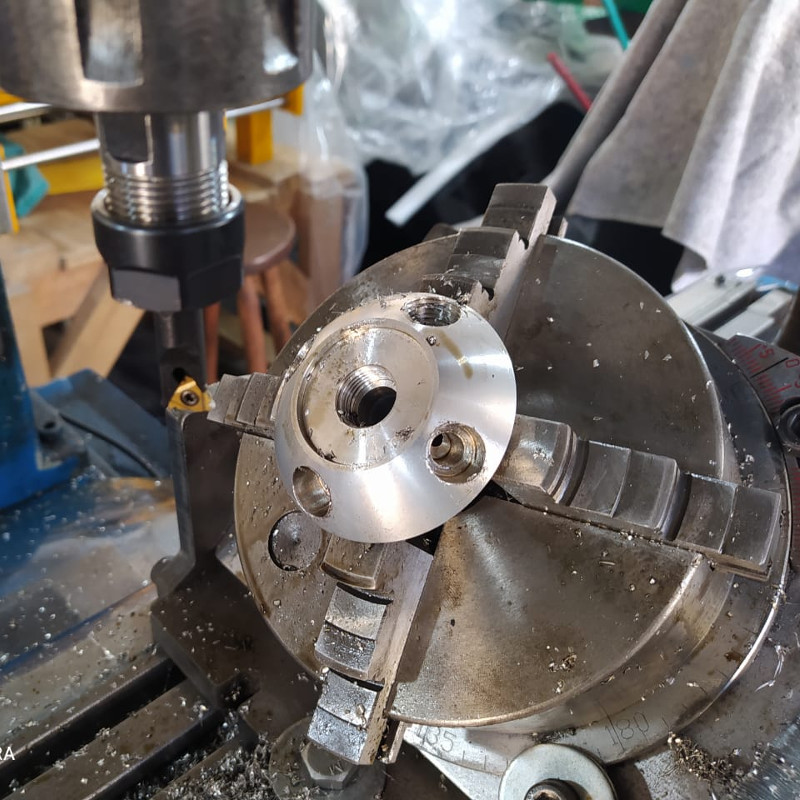

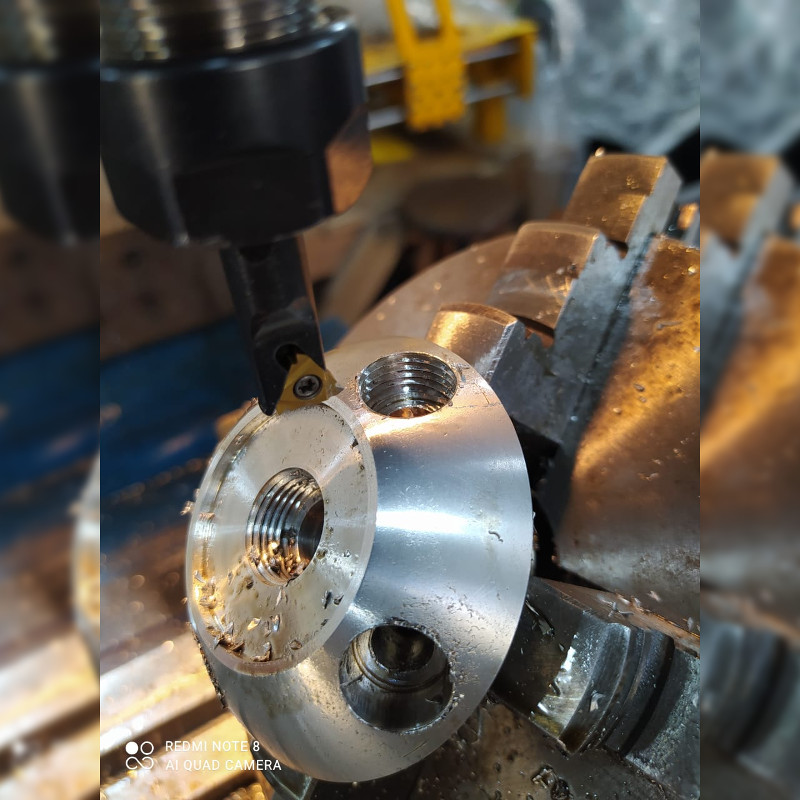

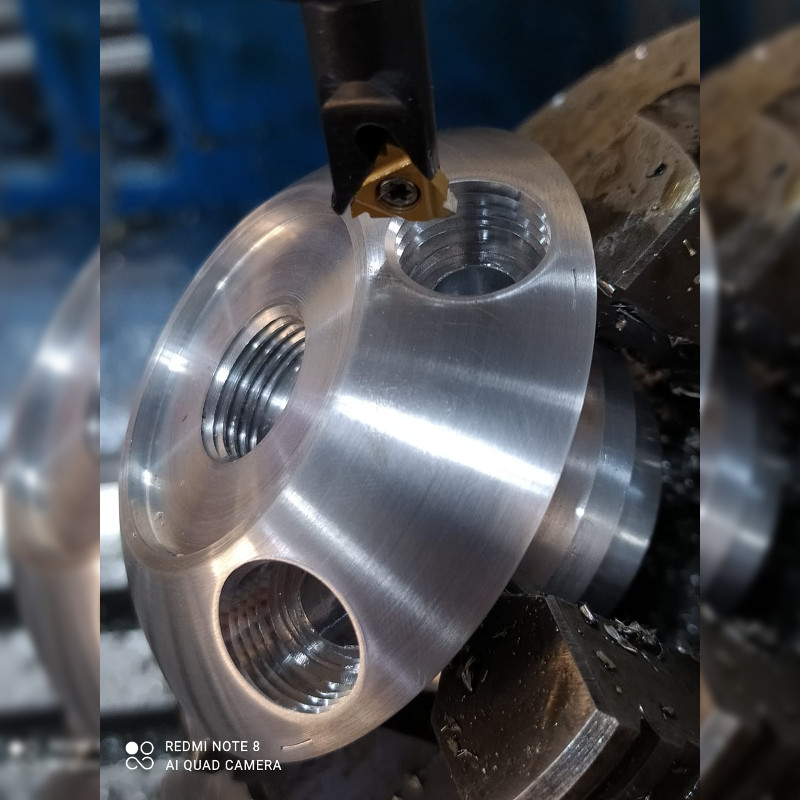

Rosca por Interpolação Helicoidal é a operação de Usinagem que tem como objetivo usinar uma rosca através da interpolação dos 3 eixos X, Y e Z simultâneamente de uma máquina CNC.

Usualmente esse processo é feito com uma Rosqueadeira equipada com um Macho específico para cada diâmetro e passo de rosca. Ex: M12x1,5mm requer um macho específico nessa medida. M16x1,75mm requer um macho específico nessa medida. etc...

Rosca por Interpolação Helicoidal é um processo de usinagem simples, mas ainda pouco utilizado, isso porque algumas máquinas CNC e centros de usinagem permitia apenas usinagem 2.5D, onde apenas os 2 eixos X e Y se moviam simultâneamente. Outro ponto é a programação que deve ser feita interpolamento os 3 eixos X, Y e Z precisamente.

Disponibilizamos aqui um Wizard, ou seja, uma ferramenta totalmente grátis capaz de gerar o percurso de ferramenta G-Code em poucos segundos de forma automática.

Com este Wizard você será capaz de fazer Rosca por Interpolação Helicoidal: Interna e Externa, Direita ou Esquerda, definir ainda o ponto inicial da rosca além de poder usinar a rosca em 1 único passe ou mais definindo ainda o passe de acabamento para retirar a pressão específica de corte, garantindo ótimo acabamento.
Através ainda do comando G51 você pode facilmente calibrar a rosca de forma fácil e rápida, compensando o material ou desgaste da ferramenta.

VANTAGENS DA Rosca por Interpolação Helicoidal:

• Versátil
• Baixo Custo
• Uma única ferramenta para vários diâmetros e passo
• Calibração de forma simples

---

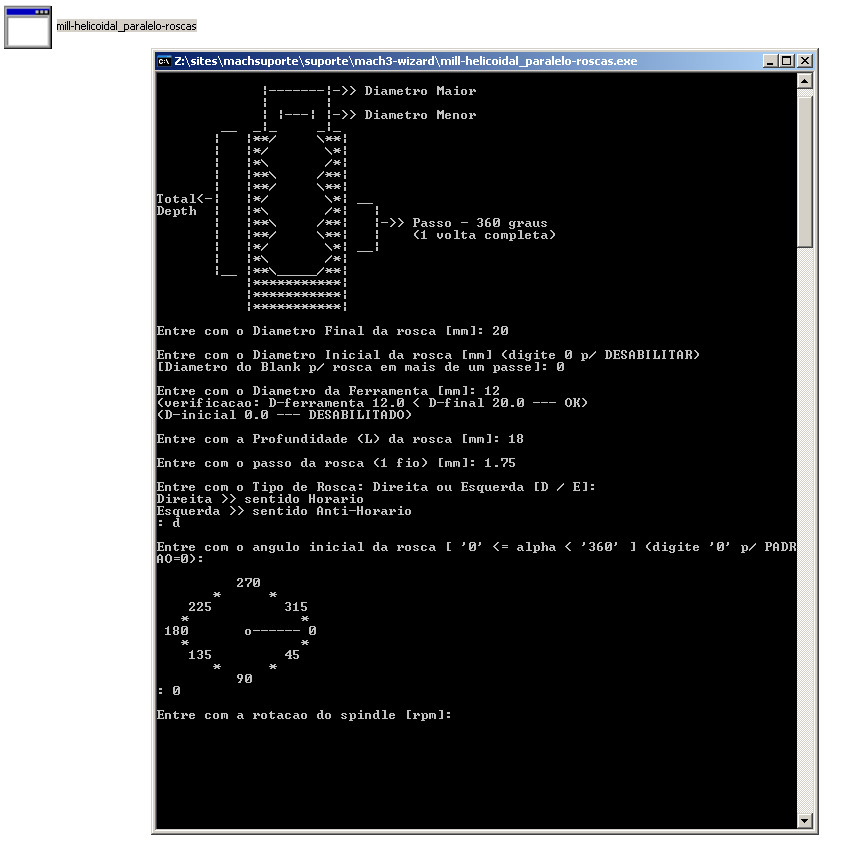

Para gerar o percurso você deve fornecer os parâmetros:

1: Tipo de Rosca: Interna ou Externa
2: Diâmetro Final da Rosca
3: Diâmetro Inicial da Rosca (caso deseje usinar em mais de 1 passe lateral)
4: Diâmetro da Ferramenta
5: Profundidade ou Comprimento (L) da Rosca
6: Passo da Rosca
7: Rosca: Direita ou Esquerda (sentido Horário ou Anti-Horário)
8: Ângulo Inicial da Rosca (entre 0 e 360 graus)
9: Rotação da Ferramenta (Eixo Árvore / Spindle)
10: Avanço da Ferramenta (Feed-Rate)

através desses parâmetros o programa irá gerar automaticamente o programa G-Code pronto com o percurso da ferramenta, para o Mach3.

exemplo: Rosca M20x1,75mm c/ profundidade (L) de 18mm.
(baixar o programa G-CodeCOMPLETO - abaixo apenas uma prévia)

; INICIO DO G-CODE
;Df-Diametro final da rosca: 20.00 [mm]
;Da-Diametro acabamento da rosca: DESABILITADO
;Di-diametro inicial da rosca: DESABILITADO

;pl-Passo Lateral da rosca: DESABILITADO
;pl-Passo Lateral de acabamento da rosca: DESABILITADO

;np-Quantidade de Passes Laterais da rosca: 0 - PASSE UNICO

;L-Comprimento da rosca: 18.00 [mm]
;p-Passo Vertical da rosca (1 fio): 1.75 [mm]
;n-Fios total da rosca: 10.29 fios
;Angulo Inicial de Rosca: 0.0 [graus] -> Direita
;Angulo Final de Rosca: 102.9 [graus]
;Rosca [INTERNA] [Direita >> sentido Horario]

;Df-ferramenta: 12.00 mm
;Precisao de Passo: 0.070 mm
;Tempo de usinagem: 1.4 minutos

;Rotacao S: 3600 rpm
;Avanco Feed-Rate (fn): 200.0 [mm / min]
;Avanco por faca (Fz): 0.056 [mm / rotacao]

g00 z3
g00 x0 y0

M3
S3600
(Pausa Dwell de 3 segundos)
G04 P3
f200

(Altera a Scala p/ 1.00 ou 100% nos eixos X e Y - recurso p/ ajuste fino)
g51 x1.00 y1.00

g00 x4.000 y0.000

;passo lateral: 0 - fio rosca N: 1
;diametro: 20.000 [mm]

g01 x3.999 y-0.070 z-0.005
g01 x3.998 y-0.140 z-0.010
g01 x3.995 y-0.209 z-0.015
g01 x3.990 y-0.279 z-0.019
g01 x3.985 y-0.349 z-0.024
g01 x3.978 y-0.418 z-0.029
g01 x3.970 y-0.487 z-0.034
g01 x3.961 y-0.557 z-0.039
g01 x3.951 y-0.626 z-0.044
g01 x3.939 y-0.695 z-0.049
g01 x3.927 y-0.763 z-0.053
g01 x3.913 y-0.832 z-0.058
g01 x3.897 y-0.900 z-0.063
g01 x3.881 y-0.968 z-0.068
g01 x3.864 y-1.035 z-0.073
g01 x3.845 y-1.103 z-0.078
g01 x3.825 y-1.169 z-0.083
g01 x3.804 y-1.236 z-0.088
g01 x3.782 y-1.302 z-0.092
g01 x3.759 y-1.368 z-0.097
g01 x3.734 y-1.433 z-0.102
g01 x3.709 y-1.498 z-0.107
g01 x3.682 y-1.563 z-0.112
g01 x3.654 y-1.627 z-0.117
g01 x3.625 y-1.690 z-0.122
g01 x3.595 y-1.753 z-0.126
...
... (aqui fica o código completo)
...
g01 x-0.763 y-3.927 z-17.991
g01 x-0.832 y-3.913 z-17.996
g01 x-0.900 y-3.897 z-18.001

g0 x0 y0
g0 z5

;X MAX = 4.00 --- X MIN = -4.00
;Y MAX = 4.00 --- Y MIN = -4.00
;DIAMETRO USINADO MAXIMO = 20.000 [mm]

(Cancela a Scala)
g50

M5

M30
; FIM DO G-CODE

---

** DOWNLOAD **
• Rosca por Interpolação Helicoidal CNC com Mach3 (Wizard) Código G-Code
