Pós Processador Tangencial é o Plugin que diz ao software CAD/CAM responsável por gerar o código G-Code, a forma como ele deve gerar esse código. No caso de uma Ploter CNC de Corte, ela é equipada com um motor que rotaciona a faca e consequentemente faz o alinhamento tangencial da faca em relação à linha de corte.

Um Pós Processador Tangencial para Ploter CNC de Corte é responsável por calcular esse Ângulo Tangencial e incluir no código G-Code as linhas de código "G0 A__" para fazer o alinhamento da faca antes de executar cada linha de corte na peça.

Através do ArtCAM você será capaz de gerar o código G-Code de corte da peça, e com nosso Script transformar seu programa G-Code para Corte Tangencial em Ploter CNC.

Corte Tangencial para Ploter CNC :

• Fácil instalação
• Fácil aplicação
• Baixo custo
• Programação simples

---

Antes de executar cada corte, o programa faz o alinhamento automático da faca tangencial de corte em direção ao vetor de corte.

Esse alinhamento é feito considerando um círculo trigonométrico de 360º dividido em 4 quadrantes: 0~90º, 90~180º, 180~270º, e 270~360º. Com o alinhamento feito em tempo real.

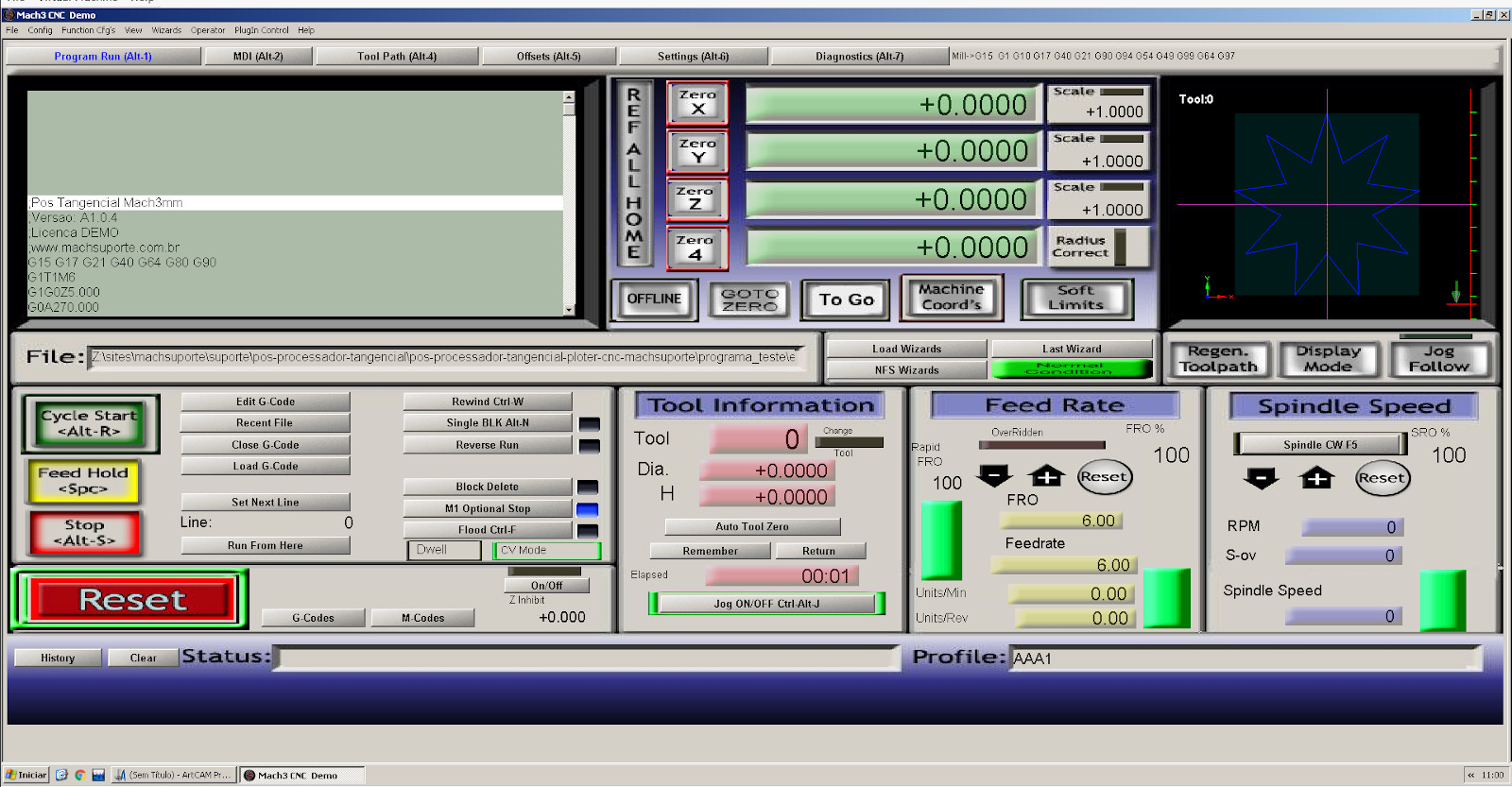

O programa G-Code pode ser carregado diretamente no Mach3 e executado diretamente sem complicações, conforme exemplo abaixo.
exemplo:

; INICIO DO G-CODE
M6 T0101
M5
G0A0.000
G0X0.000Y0.000
G0A194.036
G0X-20.000Y-5.000
G0A90.000
M3   (Desce a faca)
G1X-20.000Y5.000F250.0
G0A63.435
G1X-15.000Y15.000
G0A26.565
G1X-5.000Y20.000
G0A0.000
G1X5.000
G0A333.435
G1X15.000Y15.000
G0A296.565
G1X20.000Y5.000
G0A270.000
G1Y-5.000
G0A243.435
G1X15.000Y-15.000
G0A206.565
G1X5.000Y-20.000
G0A180.000
G1X-5.000
G0A153.435
G1X-15.000Y-15.000
G0A116.565
G1X-20.000Y-5.000
M5   (Sobe a faca)
G0A14.036
G0X0.000Y0.000
G0A0.000
G0X0Y0
M30
; FIM DO G-CODE

PROCEDIMENTO:

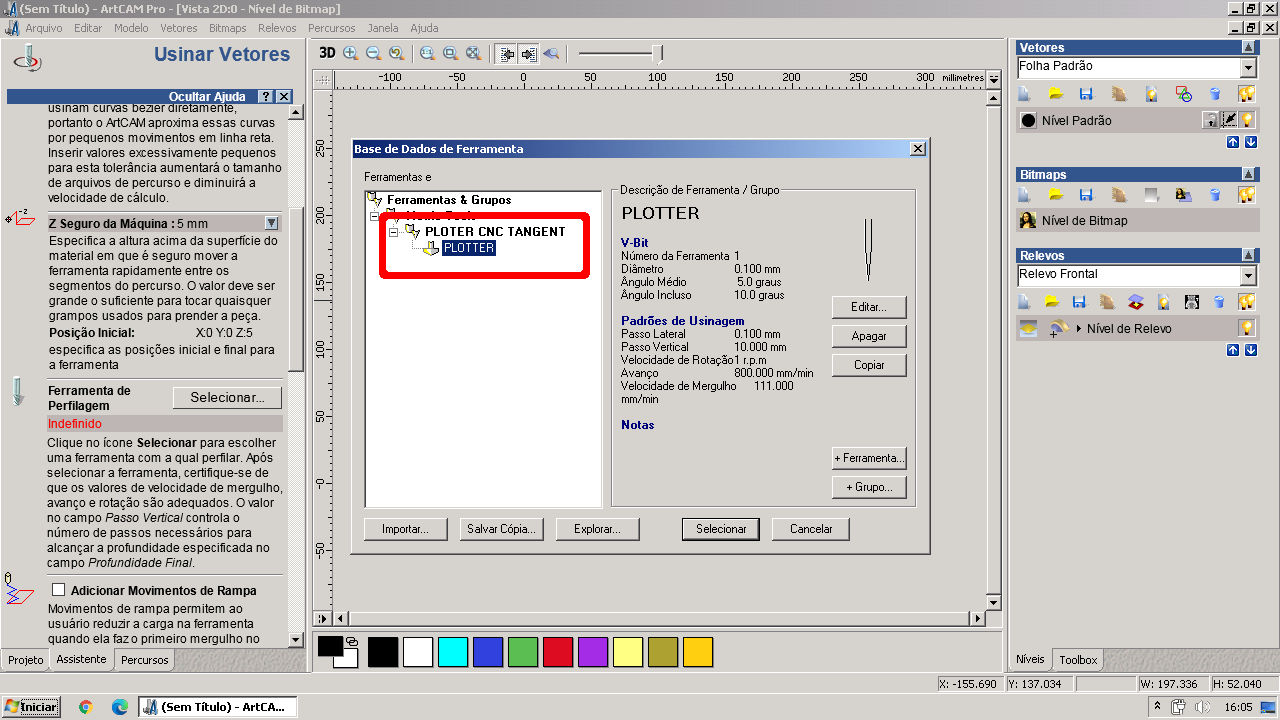

#1: Gerar o percurso de corte utilizando a ferramenta: PLOTER CNC.

#2: Salvar o código G-Code do percurso de corte utilizando o pós-processador: G-Code-tangent (mm) (*.plt).

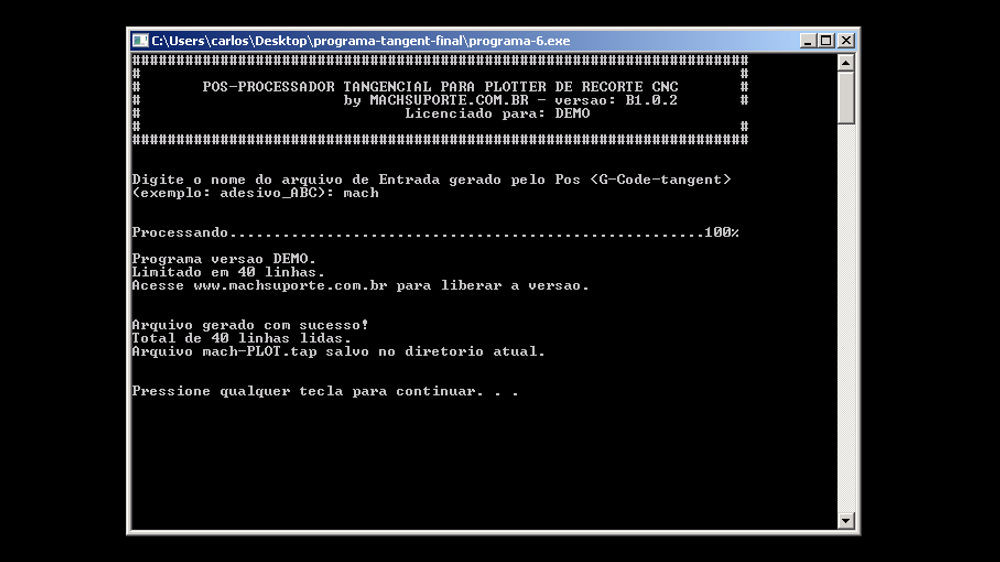

#3: Executar o programa pos-processador-tangencial.exe e digitar o nome do arquivo G-Code de corte.

ATENÇÃO: A ferramenta PLOTER CNC e o PÓS PROCESSADOR estão no arquivo .ZIP pra Download junto com informações de instalação no arquivo READ.txt.
O software CAD/CAM deve ser o ArtCAM 2008.
O software Corte Tangencial para Ploter CNC Mach3 na versão DEMO executa somente 1000 linhas.

---
